HIDROPRADOTOLIMA



ASPECTOS GENERALES Y CAPACIDAD INSTALADA

• La Central Hidroeléctrica de Prado inicio operaciones en 1973
• La Capacidad nominal de generación de prado es de 60 MVA,la cual esta dada por las unidades prado 1,2 y 3 de 18 MVA cada una y la unidad prado 4 de 6 MVA
• La central cuenta con un embalse de 42 kilometros cuadrados, el cual se surge con las aguas de los rios  Negro y Cunday y algunas quebradas que tienen su nacimiento en los cerros que limitan el embalse. Las aguas de la unidad 4 surten el distrito de riego Asoprado, el cual se creo dentro del proceso de entrega de tierras del embalse a la Central hecho por el incora.

EMBALSE

Sobre un area de 42 kilometros cuadrados se almecenan 966,22 millones de metros cubicos de agua, de los cuales 506,84 corresponden a embalse corresponden a las cotas 363,20 MSNM a partirde la cual se debe hacer vertimiento de excesos y 348,70 MSNM correspondiente al nivel minimo operativo. La central posee propiedad sobre los predios que forman el embalse hasta la cota 367 MSNM.



ALIVIADERO

El vertimiento de excesos se realiza a través del aliviadero, el cual posee 2 compuertas

tipo radial ubicadas en el embalse y un túnel de conducción que deposita las aguas en el

río Prado, 100 metros aguas abajo de la casa de máquinas. Teniendo las compuertas a

su máxima apertura se pueden evacuar 750 metros cúbicos por segundo.



NUMERO DE CONTENCIÓN DE LA PRESA

• En el boquerón que forman los cerros ubicados en los costados norte y sur, aledaños a la casa de máquinas, se levanta el muro de contención, el cual tiene forma de tronco de pirámide con núcleo en arcilla, con altura de 92 metros y longitud transversal de 240 metros. La cota de coronación es 371 MSNM.

• Desde la subestación 115 KV ubicada en las estribaciones del muro de contención, costado derecho aguas abajo, se accede a la galería de inspección el cual permite revisar las filtraciones presentadas tanto en el muro como en los cerros sobre los cuales se ancla éste.

SISTEMA DE CAPTACIÓN

El sistema de captación está compuesto por:

•Una compuerta deslizante. Como sistema auxiliar para mantenimiento de la compuerta

principal se tiene una compuerta tipo cortina operada por cabrestante, la cual se opera

con la compuerta principal abajo, y

•Una compuerta tipo vagón, cuya compuerta principal consiste en una cortina operada

de manera automática por sistema hidráulico. Esta compuerta opera para suspender el

ingreso de agua a la tubería de carga en condiciones normales o en caso de

emergencia.



TUBERÍA DE CARGA

La Central cuenta con una tubería de carga de 6,10 metros de diámetro, la cual está
construida en concreto en la parte superior y en virolas de acero al carbono en el tramo
inclinado y la casa de máquinas. La longitud total de la tubería es 155 metros con un salto
neto de 30 metros y un caudal de 115 metros cúbicos por segundo. Para alimentar cada
una de las unidades se deriva de la tubería principal un tubo que lleva el agua desde esta
hasta la respectiva unidad.

CASA DE MAQUINAS

En el edificio de la casa de máquina se alojan las 4 unidades de generación, los tableros
de control, los equipos de servicios auxiliares y la subestación tipo metalclad a 33KV. Las
dimensiones del edificio son 76 mts de largo, 21 mts de ancho y 31 mts de altura.
El edificio se compone de 4 niveles:
• Sótano: Allí se encuentran la tubería de carga, el sistema de filtrado de enfriamiento
de las unidades, los pozos de drenaje con sus equipos de bombeo y un equipo
auxiliar, las válvulas mariposa, de acceso de agua a las cajas de espiral y los
difusores de las unidades 1, 2 y 3.
• Primer nivel: Se encuentran la sala de control de los generadores y subestación, las
oficinas administrativas, la subestación metalclad y la unidad número 4. En el primer
piso, contiguo a la casa de máquinas se encuentra el patio de la subestación 115/33
KV, la cual es compartida con el Operador Regional.
• Segundo nivel: Están los generadores de los grupos 1, 2 y 3, el sistema de medida de
energía, los tableros de distribución de servicios auxiliares, los transformadores de
servicios, el sistema de corriente continua compuesto por un banco de baterías, la

planta diésel de emergencia y el sistema de aire comprimido.
• Tercer nivel: Se ubican los reguladores de velocidad de las unidades 1, 2 y 3, los
transformadores de servicios propios de las unidades, los transformadores de
servicios auxiliares de la planta por baja tensión y el sistema contra incendio de los
generadores.





TABLEROS DE PROTECCIONES Y MEDIDA

En la sala de control ubicada en el primer nivel se encuentran estos tableros, los cuales
incluyen medida, protección y operación de las 4 unidades de generación, líneas a 34,5 y
115 KV, servicios auxiliares de corriente continua y corriente alterna, módulo de
sincronismo para las unidades generadoras y monitoreo y control de temperatura de las

unidades.

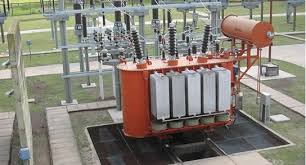

TRANSFORMADORES DE POTENCIA



Los transformadores de potencia se encuentran ubicados en el patio de la subestación.
Recibe tensión del generador a 6.6 KV, transformándola a 115 KV, para las tres unidades

verticales, y 4.16 kV transformándola a 33 kV para la unidad horizontal.



TERRENOS

Los terrenos asociados a Hidroprado se dividen en dos: (i) terrenos inundados y (ii)
terrenos secos que se describen a continuación:

•  Terrenos inundados

LOTE DE TERRENO CON LAS MEJORAS EN EL EXISTENTES UBICADO EN EL MUNICIPIO DE PRADO

DEPARTAMENTO DEL TOLIMA – SUBESTACIÓN PRADO - REPRESA DEL RIO PRADO DENOMINADO EL

CORINTO. a) Área inundadle correspondiente a los predios ubicados en la Represa del Río Prado,

Departamento del Tolima, denominados NACEDERO, MARRUECOS, BOCA TOMOGO, CORINTO, TENA -

TAFUR, EL DIVISO, EL TRIUNFO, LA MANUELA, TAFURITO – LA UNIÓN, EL PAPAYO y GUASIMALES. b)

Las mejoras construidas en el área inundable de los predios ubicados en la Represa de Río Prado,

denominados SAN BERNARDITO, NACEDERO, MESITAS, GUACHARACO o LA FORTUNA, EL SALERO,

NACEDEROS, GUAYACANCINTO, LOS PUNOS – LA CEIBA, LA ZOZOBRA, GUAYACAN, LA CEIBA o

NACEDEROS, LOS ANGELES y AHUYAMAL, LAS MERCEDES, TOMOGO, LA YUCA, EL PORVENIR,

YUCUPI-FLORIDA, VERBENAL, SANTA HELENA, CARACOLI, VENECIA, LA PITA, LA FLORIDA y OTRA, EL

ALTAR o SANTANDER, LA VUELTA, LA CHURUMBELA, PIEDRA PINTADA, EL SALERO, LA CRISTALINA,

EL SALERO, LA ILUSION, GUAYACANCITO, GUAYACAN, NOLI, LA YUCA, PITAL-RECREO, CORRALES,

MIROLINDO o SALVADOR, LOS TUMBILOS, LA FLORIDA, ESCUDERO, LAS PALMAS, ESCUDERO,

TORRES, SANTA MARGARITA, GUACHARACA, EL NARANJAL o FLANDES, SAN ANTONIO, SAN RAFAEL,

CHURUMBELA, LA PITA, LA FLORIDA, LA ESPERANZA, PUERTO RICO, LA ANGOSTURA, LOS TUNJOS,

LA FORTUNA, SANTA RITA, PANORAMA, CACHIMBO y LIMONES, EL ANZUELO o EL CARTUCHO,

VERBENAL, AHUYAMAL y LA FLORIDA, SANTANDER, LIMONES, EL ANZUELO, NACEDERO, PALO -

PACHON, GUAYACANCITO, OJO DE AGUA, EL JARDIN o PUERTO RICO, EL PLACER, LA BOCA o BOCA

BAJA, LOS COTUDOS, LA ZOZOBRA, NACEDERO, DOS LOTES, LA FLORIDA, LOS COTUDOS, LA

ZOZOBRA, LAS CLARAS, SAN ANTONIO y LA FLORIDA.

c) Las mejoras construidas en el área inundable de los predios ubicados en la Represa del Río Prado,

denominados EL DERECHO, EL PORVENIR, PATALO, REFORMA Y SAN ISIDRO, PATALOCITO, SANTA

HELENA, PELOTAS, LA RAIZOSA, ANGOSTURAS, EL GREDAL – EL PALMAR, PEÑALISA, EL RIÑÓN,

ENCANTO - ESCUDERO, BUENOS AIRES, LA VECA o EL PITAL, LOTE PITAL, LAS DELICIAS, LA

BODEGA, LA PROFUNDA, CAMPO ALEGRE, EL COROZAL o YUCUPI, CASA LOTE, CASA LOTE, LAS

MERCEDES, LAS DELICIAS, EL PITAL, CASA LOTE, ANGOSTURAS, CASA LOTE, SENDONIA, LA

MOJARRERA, NACEDERO Y EL RECUERDO, CHIMBILA, AHUYAMAL, BOCA DE CUINDE No. 1, BOCA DE

CUINDE No. 2, ANGOSTURA, LAS BRISAS, SAN FRANCISCO – LA TRIBUNA, EL CAIMAN, LA

ANGOSTURA, LOTE VEGA, LA VIRGINIA, PALMIRA, CHOROLERA – ASIRIA, EL ANZUELO, BUENOS

AIRES, SAN ANDRES, SIN NOMBRE, SIN NOMBRE, LA RAIZOSA, EL SILENCIO, LA LINDOSA, LA

PROFUNDA, LA ESPERANZA, EL DIVISO, EL PORVENIR, EL ARBOLITO, EL AJI, LENGUA DE VACA,

MACITAS, SAN ROQUE, GUASIMAL, LA HONDURA, SAN ANTONIO, LAS MERCEDES, PITAL, DELICIAS –

SIN NOMBRE, LOTE VEGA, TORRES, RECUERDO – EL SALERO, EL VERGEL, ARBOLITO, SIN NOMBRE,

EL DERECHO, ANGOSTURA, LA DESPENSA, 51 CASA - LOTES EN ACO, con un área de CIENTO

CINCUENTA Y SIETE HECTAREAS SEIS MIL METROS CUADRADOS (157 Has. 6.000 mtrs²), alinderado por

el Norte: Terrenos no inundables del Corinto, Por el Oriente: Terrenos no inundables del Corinto, determinado

el lindero por la misma cota; por el Sur: Río Prado; por el Occidente: Terrenos no inundables del Corinto,

determinado en el lindero de la Cota 380, en una longitud de 500 mtrs al norte de la Represa y por la Cota 367

mtrs, para el resto de la finca, en este costado. Los linderos donde están construidas las mejoras son los

siguientes: Por el Oriente: Con el parqueadero de los carros que estacionan en el puerto de llegada a la

represa de Hidroprado; por el Occidente: Con la peña del mismo cerro denominado Tena; por el Norte:

Nuevamente con el parqueadero de carros a orillas de la Represa Hidroprado; por el Sur: Con mejoras y

posesión del señor Guillermo Hoyos y encierra. PARAGRAFO PRIMERO: Se entiende por área inundable la

zona de terreno comprendido entre las cotas 265 y 367.

• Terrenos secos:

Lote No. 2, cabida de 17 hectáreas y 1.180,44 m2,Vereda de Catalán, Prado, Tolima,

casa de máquinas y talleres.

Lote No.4, cabida de 8 hectáreas y 9.834,91 m2, Vereda de Catalán, Prado, Tolima,

casino y residencias.

Lote No. 5, cabida de 1 hectárea y 9.214,18 m2, Vereda de Catalán, Prado, Tolima,

zona de protección.
